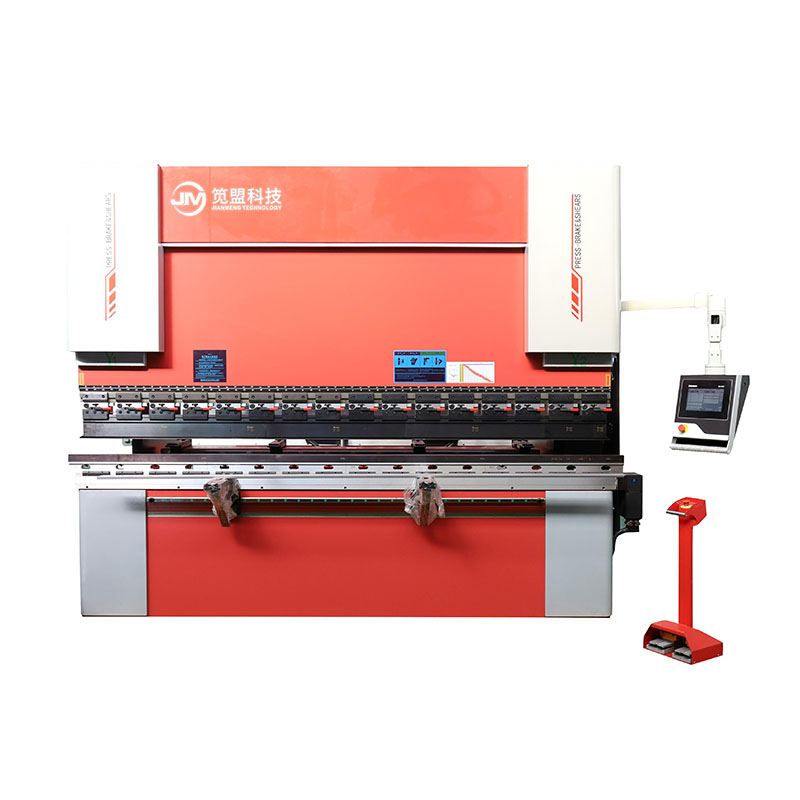

JM เป็นผู้ผลิตเบรกกดไฮดรอลิกชั้นนำของจีน Jianmeng ในฐานะผู้ผลิตอุปกรณ์โลหะแผ่นมืออาชีพในประเทศจีนมีเวิร์กช็อปการผลิตชั้นวางที่ได้มาตรฐาน โดยมีนวัตกรรมทางเทคโนโลยีเป็นข้อได้เปรียบหลัก เบรคกดไฮดรอลิกของ JIANMENG สามารถรองรับ Max. แกน 4+1 และความเร็วในการทำงานที่สูงขึ้น เป็นตัวเลือกที่ดีที่สุดเพื่อตอบสนองความต้องการในตลาดที่มีการแข่งขันสูงในปัจจุบัน
เครื่องกดเบรกไฮดรอลิกที่ผลิตโดยบริษัท JM ผู้ผลิตในจีน ถือเป็นตัวเลือกที่ดีที่สุดสำหรับบริษัทสตาร์ทอัพที่ต้องการประหยัดเงินหรือใครก็ตามที่ต้องการใช้เครื่องแบบง่ายๆ
จำนวนแกนควบคุม: 4+1
ฟังก์ชั่นอินเตอร์เฟซหุ่นยนต์ดัดโค้งอัจฉริยะที่สงวนไว้
ตัวเครื่องพิเศษของเครื่องไฮดรอลิกไฟฟ้า WE67K การชะลอวัยและการปรับสภาพให้เป็นปกติ
สต็อปเปอร์ด้านหลังมาพร้อมกับเซอร์โวมอเตอร์ประสิทธิภาพสูงและบอลสกรู
ระบบ CNC แบบครบวงจร DELEM-DA53T ของดัตช์มาตรฐาน
แม่พิมพ์มาตรฐานบนและล่างที่มีน้ำหนักเท่ากัน 1 ชุด (แม่พิมพ์ล่างได้รับการออกแบบตามผลิตภัณฑ์ดัดงอ)
- ระบบ CNC : เนเธอร์แลนด์ DELEM
- ระบบไฮดรอลิก : Rexroth
- ไม้บรรทัดตะแกรง : GIVI
- ปั้มน้ำมันแรงดันสูง : SUNNY
- อุปกรณ์แรงดันต่ำ: ชไนเดอร์
- ข้อต่อท่อน้ำมัน : DEGUO
- ซีล: ปาร์คเกอร์
1. | ความดันที่กำหนด | เคเอ็น | 1300 | ||
2 | ความยาวดัด | มม | 3000 | ||
3 | ระยะห่างของโคลัม | มม | 1300 | ||
4. | จังหวะกระบอกสูบ | มม | 120 | ||
5. | ความสูงเปิดสูงสุด | มม | 370 | ||
6 | ความลึกของลำคอ | มม | 25 | ||
7 | ความเร็วในการเคลื่อนที่ของสไลด์ | แบกคนขี้เกียจ | ม./ | 18 | |
8 | การทำงาน | มม./วินาที | 10 | ||
9 | เดินทางกลับ | มิลลิเมตร/วินาที | 16 | ||
10 | กำลังมอเตอร์หลัก (มาตรฐานแห่งชาติ | เคเอ็น | 5.5 | ||
11 | 8lide Yl, Y2 ความแม่นยำ | 8lider ทำซ้ำตาม AC! | มม | ≤±0.01 | |
12 | ความแม่นยำของตำแหน่ง 8lide | มม | ≤±0.02 |
โครงเชื่อมด้วยเหล็ก ขจัดความเครียดภายในโดยการปรับมาตรฐานและการสั่นสะเทือนความถี่สูง รับประกันความแม่นยำโดยรวมของเครื่องมือกล มีความแข็งแกร่งที่ดีที่สุด มีความสามารถในการป้องกันการบิดและป้องกันการเอียงได้ดีเยี่ยม แผ่นโต๊ะทำงานที่หนาขึ้นและตัวเลื่อนที่หนาขึ้นทำให้เครื่องมีความแข็งแกร่งมาก ดังนั้นเมื่อทำการดัดงอ การเสียรูปของตัวเลื่อนและโต๊ะทำงานจึงมีน้อยมาก และชิ้นงานมีความเป็นเส้นตรงและความสม่ำเสมอของมุมที่ดีเยี่ยม
ใช้เครื่องกัดคว้านพื้นขนาดใหญ่และวิธีการตัดเฉือนแบบครั้งเดียวหลังจากการเชื่อมแบบรวมเข้าด้วยกัน เพื่อให้การตัดเฉือนมีความเที่ยงตรงเพื่อให้แน่ใจว่าการตัดเฉือนมีความแม่นยำ
นำระบบไฮดรอลิกพิเศษ (ระบบควบคุมการซิงโครไนซ์เซอร์โวตามสัดส่วนไฟฟ้าไฮดรอลิก) ของเครื่องดัด Rexroth ในประเทศเยอรมนีมาใช้ ระบบเป็นระบบควบคุมตำแหน่งแบบวงปิด โดยจะตรวจจับข้อผิดพลาดในการซิงโครไนซ์ของบล็อกสไลด์แบบไดนามิกผ่านไม้บรรทัดตะแกรง เซอร์โววาล์วไฟฟ้า-ไฮดรอลิกของระบบควบคุมเชิงตัวเลขจะแก้ไขข้อผิดพลาดในการซิงโครไนซ์ของบล็อกสไลด์ เพื่อให้บล็อกสไลด์สามารถขนานกับโต๊ะทำงานได้ตลอดเวลาภายใต้เงื่อนไขของการโหลดบางส่วนโดยสมบูรณ์ ความแม่นยำแบบซิงโครนัสของบล็อกเลื่อนคือ ≤ ± 0.02 มม.
ระบบควบคุมเชิงตัวเลขจะควบคุมขนาดช่องเปิดของวาล์วสัดส่วน และวาล์วสัดส่วนจะควบคุมทางเข้าน้ำมันของถังน้ำมันด้านซ้ายและขวา แกน Y1 และ Y2 -- ด้านซ้ายและด้านขวาของบล็อกสไลด์ได้รับการติดตั้งสเกลตะแกรงเชิงเส้นความแม่นยำสูง GIVI (Y1-Y2) ของบริษัท ATEK ในยุโรป ซึ่งใช้ในการวัดระยะห่างที่แน่นอนระหว่างสไลด์ บล็อกและโต๊ะทำงาน สเกลตะแกรงและคอลัมน์เชื่อมต่อแบบอ่อน และการเสียรูปของคอลัมน์จะไม่ส่งผลต่อการวางตำแหน่ง ข้อมูลตำแหน่งจะถูกป้อนกลับไปยังระบบ CNC ทันที ซึ่งสามารถคำนวณสัญญาณควบคุมเซอร์โววาล์วเอาท์พุต (S1-S2) ดังนั้นความแม่นยำในการกำหนดตำแหน่งของตัวเลื่อนคือ ≤±0.02มม.
