เครื่องตัดกระดาษซีเอ็นซีกิโยติน

JM CNC Guillotine Shearing Machine เป็นเครื่องตัดที่ใช้กันทั่วไปในการแปรรูปโลหะ ออกแบบมาเพื่อการตัดแผ่นโลหะที่มีความหนาต่างๆ เป็นหลัก ทำงานโดยการเคลื่อนที่ลงในแนวตั้งของใบมีดด้านบนกับใบมีดด้านล่าง ทำให้เกิดแรงเฉือนเพื่อให้ได้การตัดที่แม่นยำ ส่วนใหญ่จะใช้สำหรับการตัดวัสดุโลหะที่มีความแม่นยำสูง เช่น แผ่นเหล็ก สแตนเลส และแผ่นอลูมิเนียม เครื่องตัดถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น การผลิตเครื่องจักร การผลิตยานยนต์ และการผลิตอุปกรณ์ไฟฟ้า วิธีการตัดของ JM Guillotine Shearing Machine มีลักษณะคล้ายกับ "ประตู" ที่เลื่อนขึ้นและลง ด้วยการใช้ระบบส่งกำลังแบบไฮดรอลิกหรือแบบกลไก ตัวจับใบมีดส่วนบนจะเคลื่อนลงเป็นเส้นตรงตามแนวรางคงที่ (โดยปกติจะเป็นแนวตั้งหรือในมุมเอียง) เพื่อตัดแผ่นโลหะ ด้วยความแม่นยำในการตัดสูง เหมาะอย่างยิ่งสำหรับการตัดแผ่นหนา เครื่องตัด JM ได้รับการออกแบบสำหรับการแปรรูปโลหะแผ่น ให้โซลูชั่นการตัดที่มีความแม่นยำสูงเหมาะสำหรับแผ่นโลหะต่างๆ

แบบอย่าง:QC11Y-6×2500

ส่งคำถาม

รายละเอียดสินค้า

เครื่องตัดกระดาษกิโยติน

การตัดที่สมบูรณ์แบบ:เครื่องตัดกระดาษซีเอ็นซี QC11Y-6×2500 ช่วยให้สามารถตัดแผ่นโลหะต่างๆ ได้อย่างสมบูรณ์แบบ มีประสิทธิภาพและแม่นยำ เพื่อให้มั่นใจว่าขอบจะเรียบเนียน ไร้เสี้ยนในทุกการตัด ด้วยเทคโนโลยีขั้นสูงและระบบควบคุมที่มีความแม่นยำสูง จึงมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น การผลิตเครื่องจักร การแปรรูปโลหะแผ่น และการผลิตยานยนต์ สำหรับการตัดวัสดุอย่างละเอียด เช่น แผ่นเหล็ก สแตนเลส และแผ่นอลูมิเนียม ซึ่งตรงตามข้อกำหนดการประมวลผลมาตรฐานสูง

รายการการกำหนดค่าหลัก	บริษัทระบบ ntrol：หนานจิงเอสตุน (E21S)
	ปั๊มเกียร์ภายใน：USA Sunny
	มอเตอร์หลัก: มอเตอร์ Weite ของประเทศจีน
	ส่วนประกอบการปิดผนึก：USA Parker
	อุปกรณ์ไฟฟ้าหลัก：France Schneider
	ใบมีด：จีน SJ
	บอลสกรู：ซีฮินะ ไต้หวัน ฮิวิน

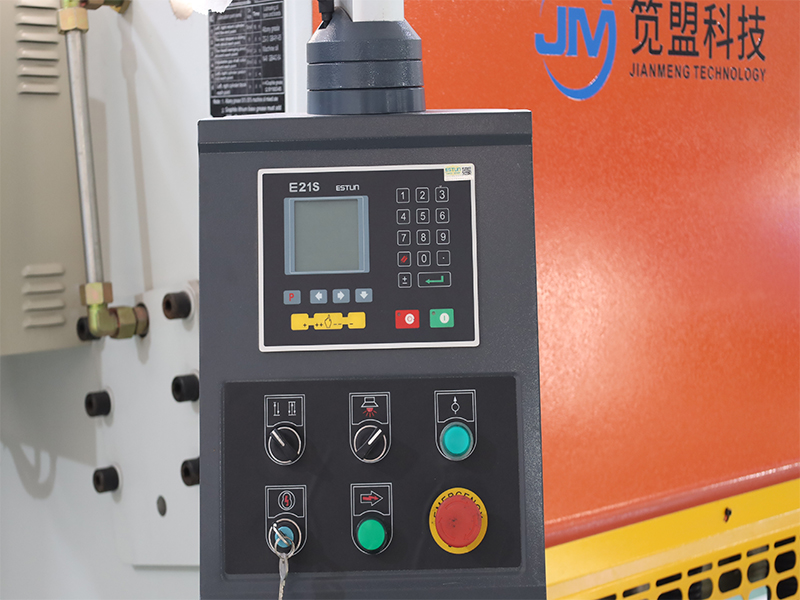

ระบบควบคุม E21S

ระบบควบคุม Estun E21S เป็นอุปกรณ์ CNC เฉพาะทางที่ออกแบบมาสำหรับเครื่องตัดกระดาษแบบกิโยติน เหมาะสำหรับผู้ใช้ที่หลากหลาย ช่วยลดต้นทุนของเครื่องตัด CNC ได้อย่างมาก ขณะเดียวกันก็รับประกันความแม่นยำในการทำงานสูง

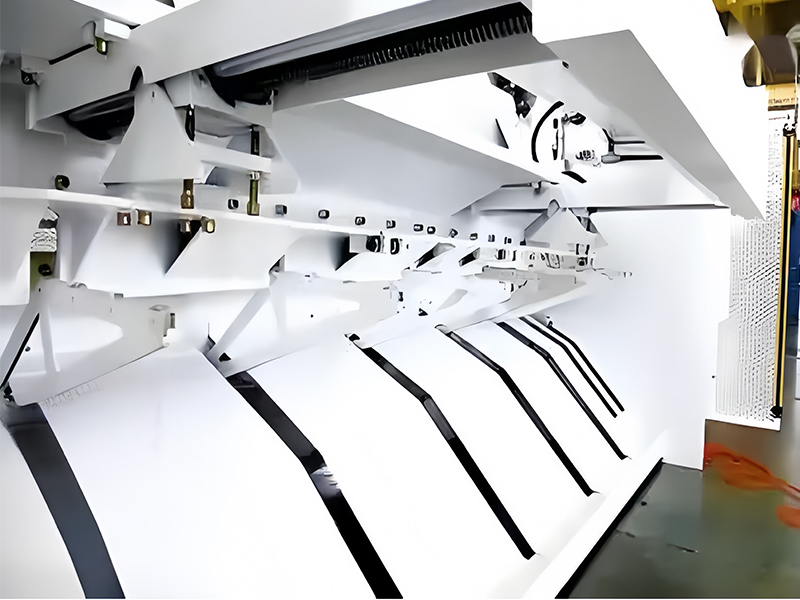

วัดกลับ

วัดกลับ System เป็นส่วนประกอบสำคัญในอุปกรณ์แปรรูปโลหะแผ่น โดยเฉพาะในกรรไกรกิโยติน มีหน้าที่รับผิดชอบในการวางตำแหน่งชิ้นงานอย่างแม่นยำเพื่อให้มั่นใจในความแม่นยำและความสม่ำเสมอในการตัดหรือดัด การออกแบบโครงสร้างมีความแข็งแกร่ง สามารถทนต่อความเครียดจากการทำงานเป็นเวลานาน และรางนำเชิงเส้นช่วยเพิ่มเสถียรภาพในการเคลื่อนไหวในขณะที่ลดการสึกหรอเมื่อเวลาผ่านไป

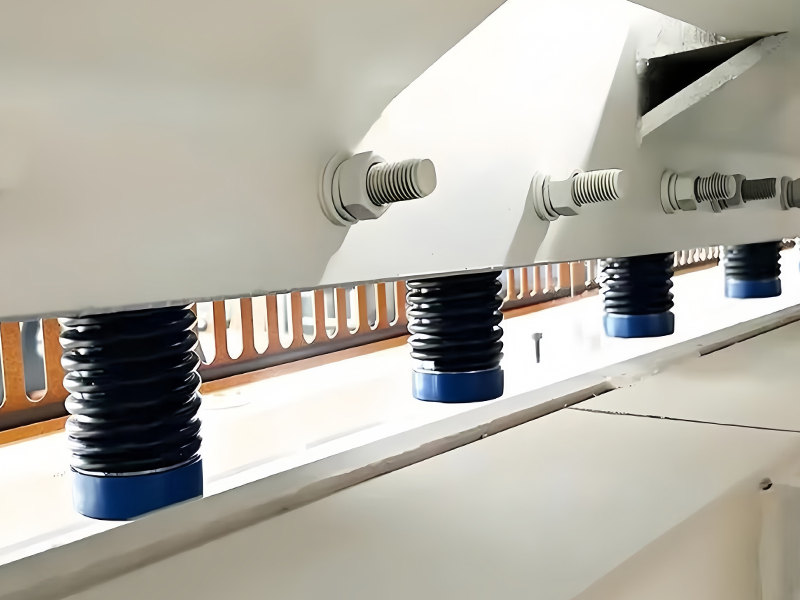

กระบอกแรงดันสปริง

กระบอกแรงดันสปริงของกิโยตินเฉือนเป็นส่วนประกอบที่ใช้เพื่อช่วยในการรักษาเสถียรภาพและรองรับวัสดุ โดยเฉพาะอย่างยิ่งในระหว่างกระบวนการตัด บทบาทของกระบอกแรงดันสปริงคือเพื่อให้แน่ใจว่าวัสดุถูกกดอย่างแน่นหนาและยึดอยู่กับที่ระหว่างการตัด ป้องกันการเคลื่อนตัวหรือการบิดงอ จึงทำให้สามารถปรับปรุงได้iความแม่นยำในการตัดและความปลอดภัย

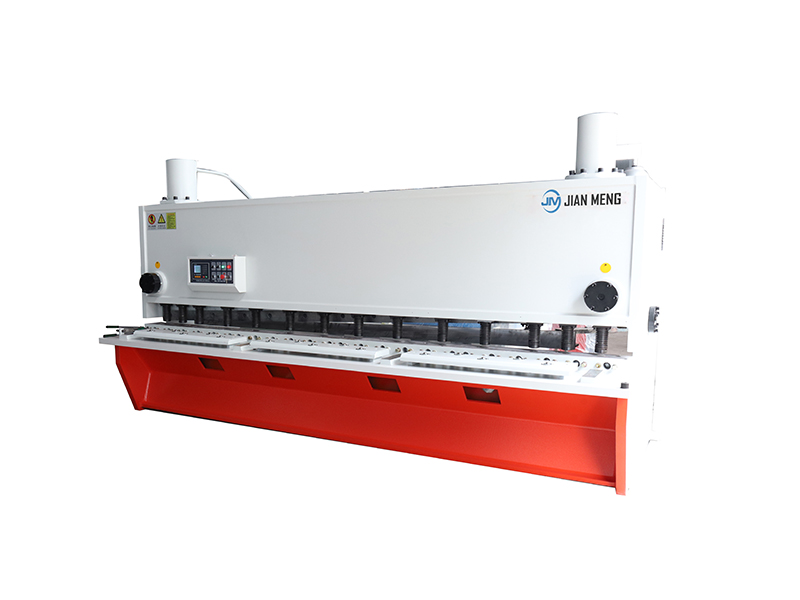

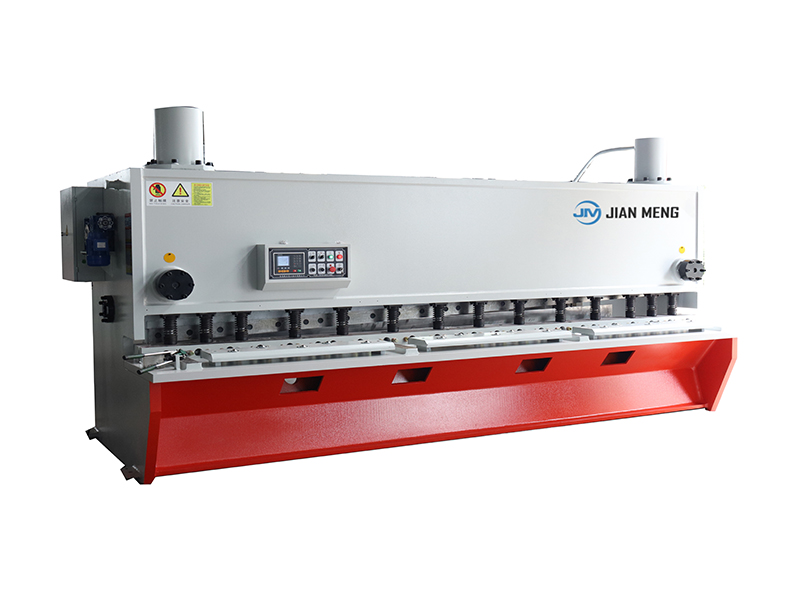

QC11Y-6×2500 เครื่องตัดกระดาษแบบกิโยติน

ความหนาของแผ่นเฉือนสูงสุด ( เหล็กอ่อน)	6.0มม
ความหนาของแผ่นเหล็กเฉือนสูงสุด (สแตนเลส)	3.0มม
ความต้านแรงดึงของแผ่นเพลทสำหรับการตัด	450-650 นิวตัน/มม.2
ความกว้างของแผ่นเฉือนสูงสุด	2500 มม
ความสูงของโต๊ะทำงาน	800 มม
Backgauge โรคหลอดเลือดสมอง	10-600 มม

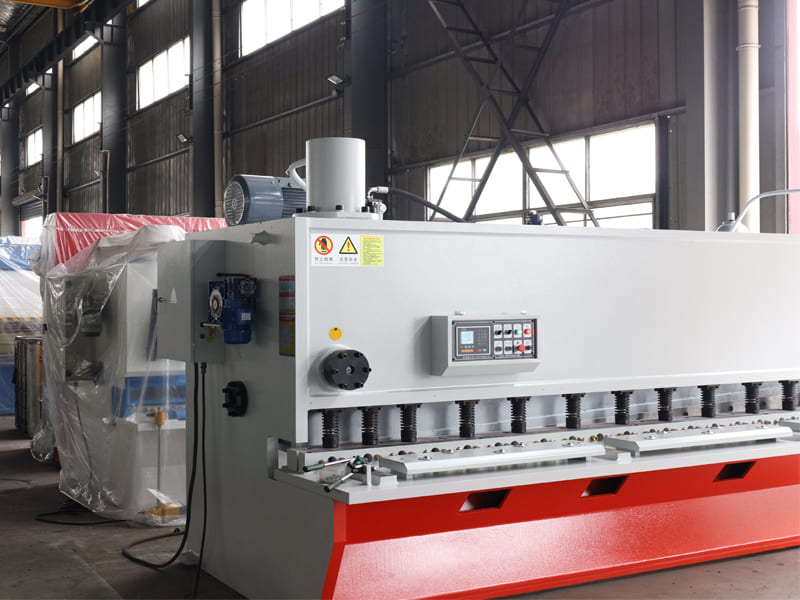

กรณีการตัดของลูกค้า

โรงงานแปรรูปโลหะแห่งหนึ่งเผชิญกับความท้าทายในการแปรรูปวัสดุโลหะประเภทต่างๆ และมีเป้าหมายที่จะปรับปรุงประสิทธิภาพการผลิตในขณะที่ลดของเสียไปพร้อมๆ กัน เพื่อแก้ไขปัญหานี้ เราได้จัดเตรียมเครื่องตัดแบบกิโยติน JM ให้กับโรงงาน พร้อมด้วยระบบควบคุม E21S และแคลมป์ไฮดรอลิก เพื่อให้มั่นใจว่าแต่ละเพลตยังคงมีเสถียรภาพและไม่เคลื่อนที่ในระหว่างกระบวนการตัด หลังการใช้งาน คุณภาพการตัดมีเสถียรภาพ และความแม่นยำเพิ่มขึ้น 10% ประสิทธิภาพการผลิตรายชั่วโมงเพิ่มขึ้น 22% และโรงงานช่วยประหยัดต้นทุนวัสดุโดยการลดของเสีย วงจรการผลิตของลูกค้าสั้นลง ทำให้สามารถจัดส่งคำสั่งซื้อได้ทันเวลา และเพิ่มความสามารถในการแข่งขันในตลาดได้อย่างมาก
