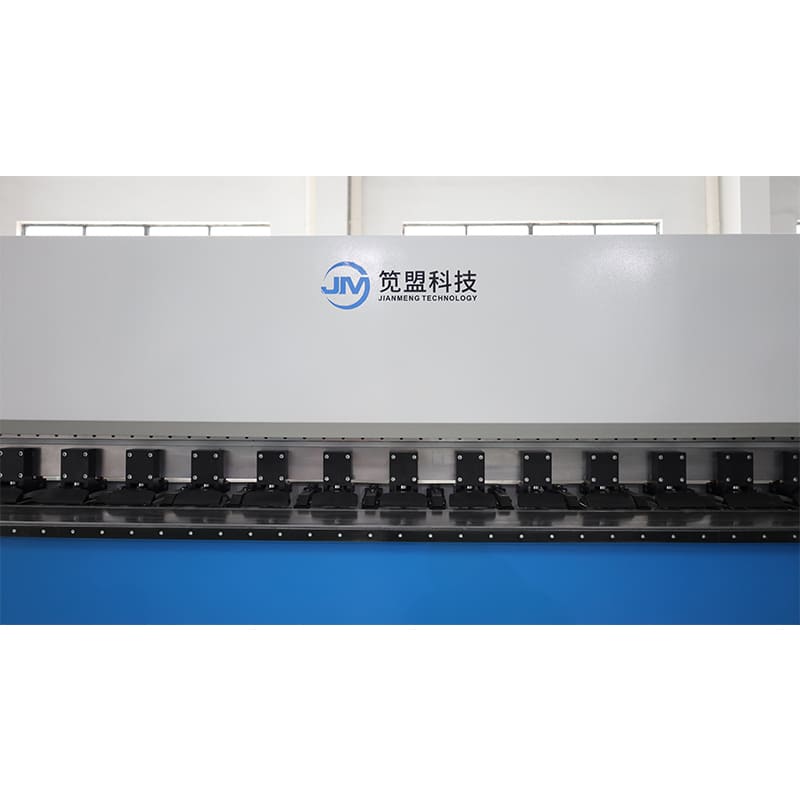

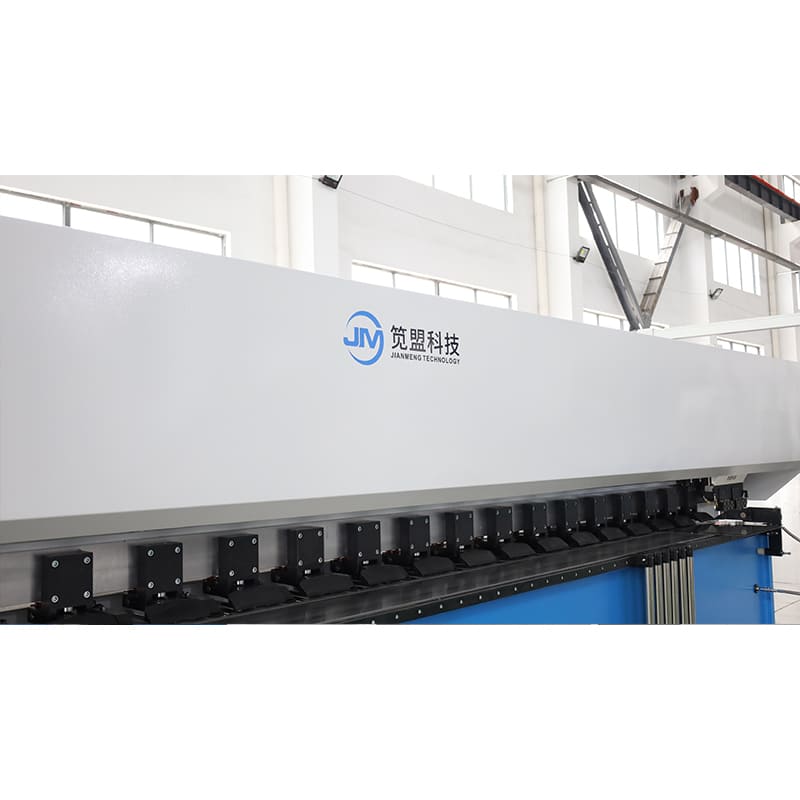

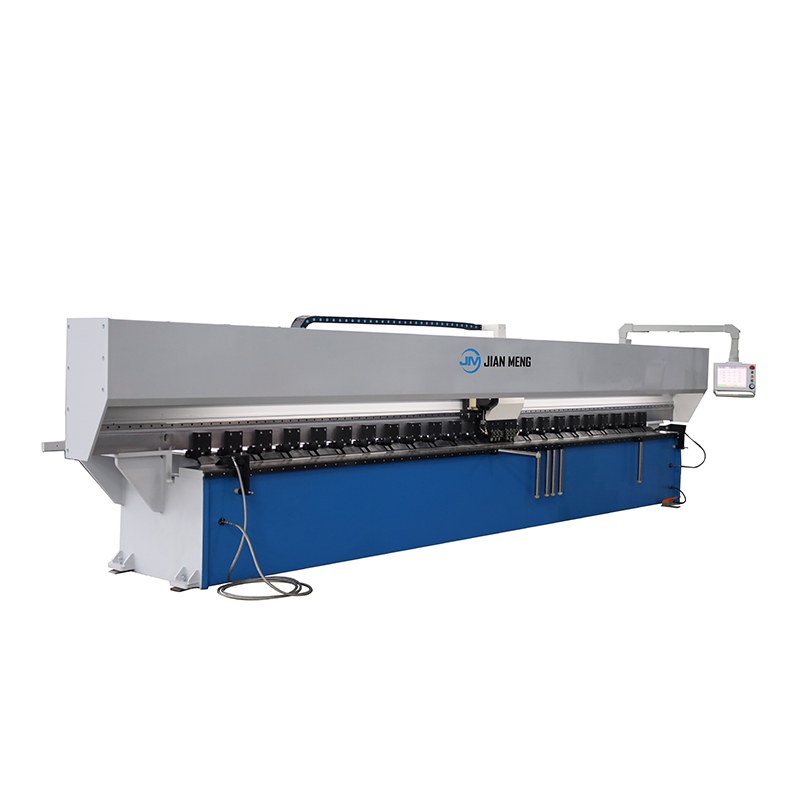

ในแนวตั้งไปมาพร้อมกับเครื่องจักรร่องสำหรับแผ่นโลหะแผ่น

JM เป็นผู้ผลิตชั้นนำที่เชี่ยวชาญด้านแนวดิ่งกลับไปกลับมา v เครื่องบดสำหรับแผ่นโลหะในประเทศจีน เครื่องบดที่กลับไปกลับมาในแนวตั้งจะตัดร่องรูปตัววีอย่างแม่นยำในสแตนเลสอลูมิเนียมอลูมิเนียมคอมโพสิตทองแดงและแผ่นโลหะอื่น ๆ แผ่นโลหะแผ่น V Grooving Machine ช่วยให้งานชิ้นงานสามารถบรรลุรัศมีขอบที่เล็กมากได้อย่างสมบูรณ์แบบตอบสนองความต้องการที่มีความแม่นยำสูงและความงามของอุตสาหกรรมการตกแต่งแผ่นโลหะระดับไฮเอนด์ Jianmeng นำเสนอโซลูชั่นที่หลากหลายเพื่อเพิ่มประสิทธิภาพของการผลิตโลหะ!

แบบอย่าง:GSTM 1500×4000 Customized

ส่งคำถาม

รายละเอียดสินค้า

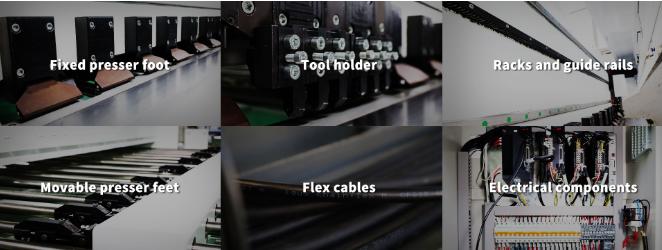

จับยึด

ฟังก์ชั่นของแคลมป์คงที่บนเครื่อง CNC ในแนวตั้งกลับไปกลับมา V เครื่องบดร่องสำหรับแผ่นโลหะคือการยึดชิ้นงานไว้อย่างปลอดภัยในระหว่างการกัดหรือกระบวนการ slotting ป้องกันการเคลื่อนไหวหรือการขยับ สิ่งนี้ทำให้มั่นใจได้ว่าการตัดที่แม่นยำและสอดคล้องกันปรับปรุงความแม่นยำและคุณภาพของกระบวนการตัดเฉือน

ผู้ถือเครื่องมือ

ในเครื่องตัด V ฟังก์ชั่นของเครื่องมือคือการสนับสนุนและรักษาความปลอดภัยเครื่องมือตัดทำให้สามารถตัดตามเส้นทางที่กำหนดไว้ในระหว่างกระบวนการตัดเฉือน ผู้ถือเครื่องมือมักจะสามารถปรับได้เพื่อรองรับข้อกำหนดการตัดเฉือนที่แตกต่างกันทำให้มั่นใจได้ว่าการตัดเฉือนความแม่นยำและประสิทธิภาพการตัด

ชั้นวางและรางนำทาง

ชั้นวางและรางนำทางให้การเคลื่อนไหวเชิงเส้นที่ราบรื่นและมั่นคงสำหรับโพสต์เครื่องมือหรือ worktable ลดแรงเสียดทานและสร้างความมั่นใจในความแม่นยำในการตัดเฉือน

Mหนีบ

ในเครื่องบดซีเอ็นซีแนวตั้งฟังก์ชั่นของแคลมป์ที่เคลื่อนย้ายได้คือการปรับตามรูปร่างและขนาดที่แตกต่างกันของชิ้นงานเพื่อให้ปลอดภัยยิ่งขึ้น มันสามารถเคลื่อนย้ายในระหว่างกระบวนการตัดเฉือนได้ตามต้องการเพื่อให้แน่ใจว่าชิ้นงานไม่ได้เปลี่ยนระหว่างการตัดซึ่งจะเป็นการปรับปรุงความแม่นยำและความเสถียรของการตัดเฉือน

สายเคเบิลที่ยืดหยุ่น

สายเคเบิลที่ยืดหยุ่นสามารถทนต่อการเคลื่อนที่ของส่วนประกอบต่าง ๆ เช่นโพสต์เครื่องมือและเวิร์กเทเบิลโดยไม่ต้องทำลายหรือได้รับความเสียหายได้อย่างง่ายดาย พวกเขามั่นใจได้ว่าการทำงานที่เชื่อถือได้ของระบบ CNC มอเตอร์เซอร์โวและเซ็นเซอร์เพิ่มความแม่นยำในการตัดเฉือน ทำจากฝักป้องกันความแข็งแรงสูงพวกเขาป้องกันการสึกหรอจากภายนอกและลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้าปรับปรุงความเสถียรในการปฏิบัติงานโดยรวม

ส่วนประกอบไฟฟ้า

ส่วนประกอบไฟฟ้าจ่ายพลังงานไปยังส่วนต่าง ๆ ของเครื่องบด V เช่นมอเตอร์เซอร์โวระบบซีเอ็นซีและเซ็นเซอร์เพื่อให้มั่นใจว่าการทำงานปกติของอุปกรณ์ พวกเขายังป้องกันการโอเวอร์โหลดวงจรลัดวงจรและความผิดพลาดอื่น ๆ ผ่านอุปกรณ์ป้องกันวงจร (เช่นเบรกเกอร์วงจรฟิวส์และรีเลย์ป้องกัน) เพื่อให้มั่นใจว่าการทำงานที่ปลอดภัยของอุปกรณ์

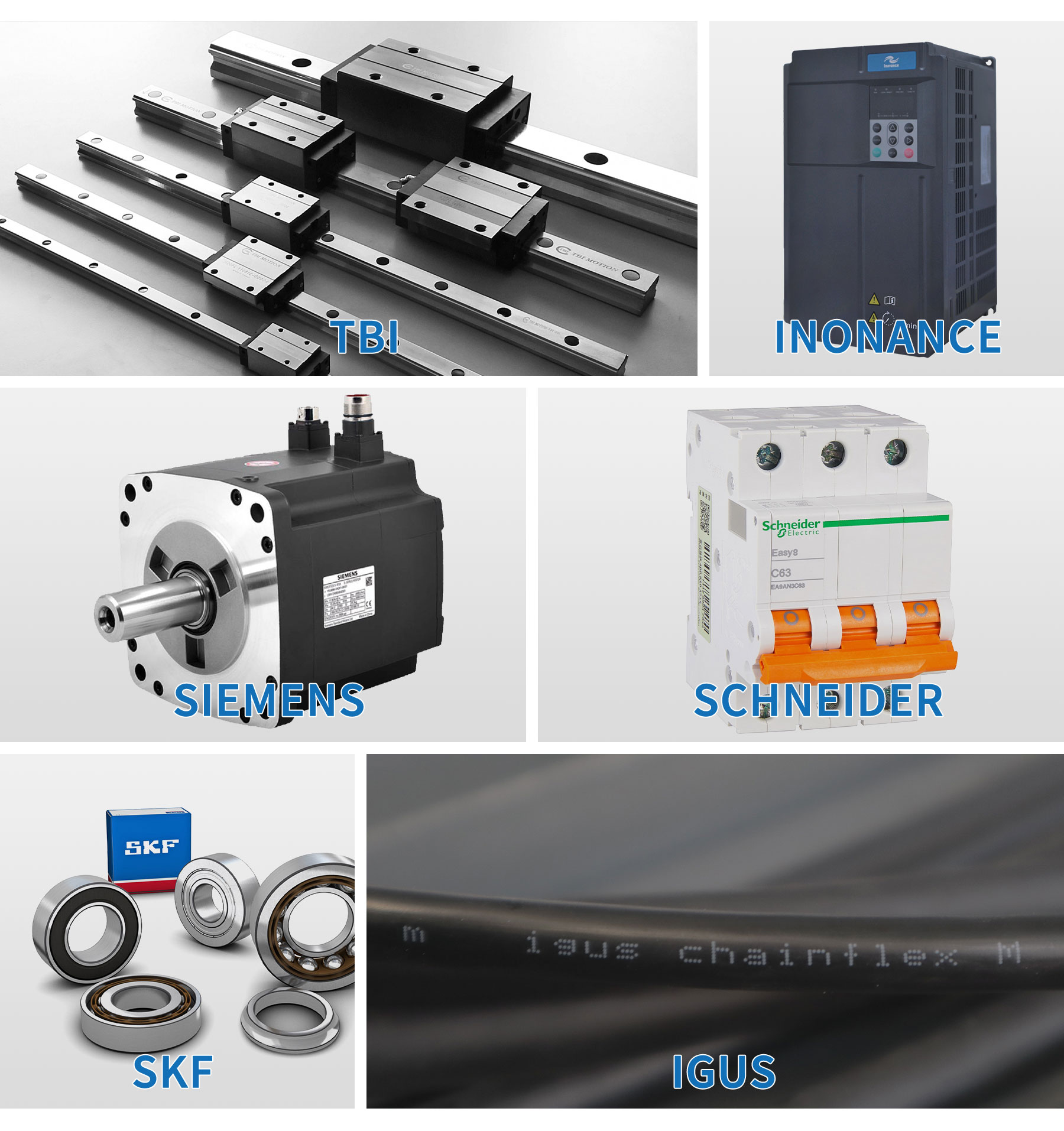

เครื่องตัดสองหัว v รายการกำหนดค่า	คอนโทรลเลอร์: EasyCat
	ระบบควบคุมไฮดรอลิก: Japan Yuken
	เซอร์โวมอเตอร์: easycat
	สวิตช์อากาศเสาเดี่ยว/คู่: ฝรั่งเศส Schneider
	AC contacter: tailor-francs
	แบริ่ง: ญี่ปุ่น SKF
	มีดโลหะผสม: จีน
	สายเครื่องมือเครื่องจักร: เยอรมนี Igus

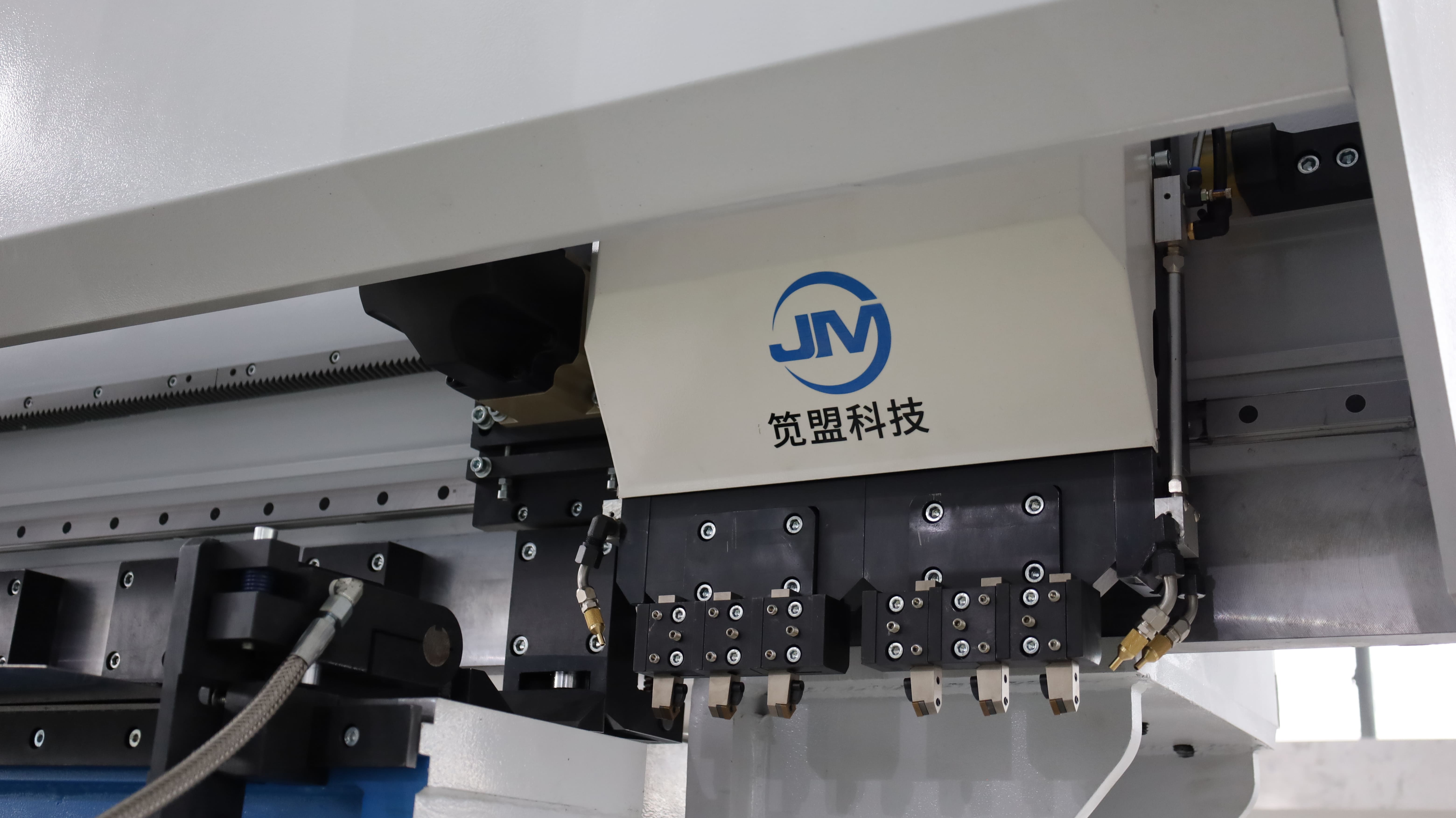

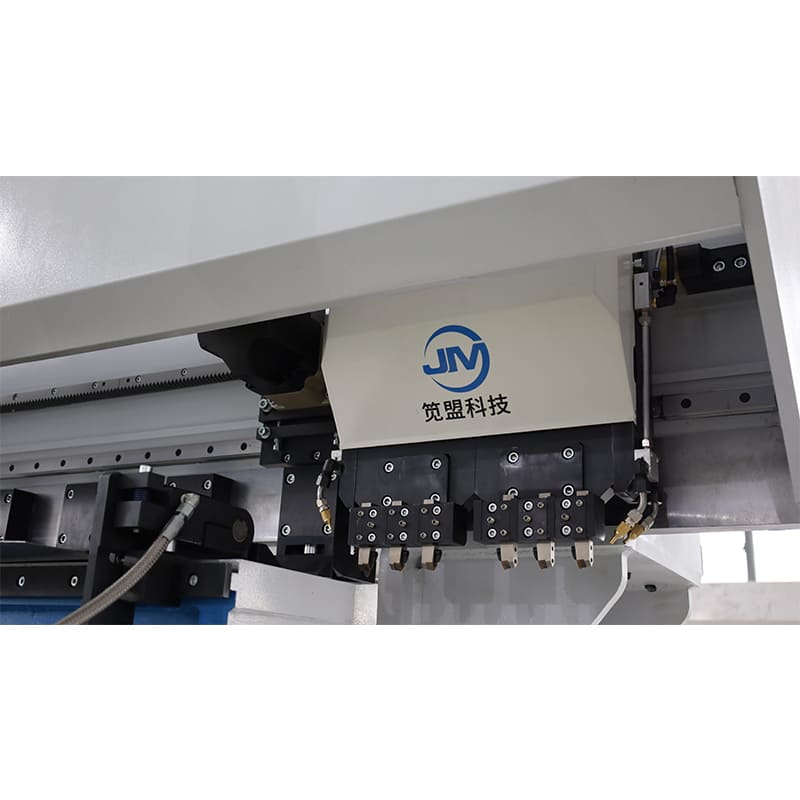

ผู้ถือเครื่องมือสองคน

เครื่องบดที่กลับไปกลับมาในแนวดิ่งมีผู้ถือเครื่องมือ 6 หรือ 8-tool พร้อมที่ใส่เครื่องมือคู่สำหรับการตัดกลับไปกลับมา

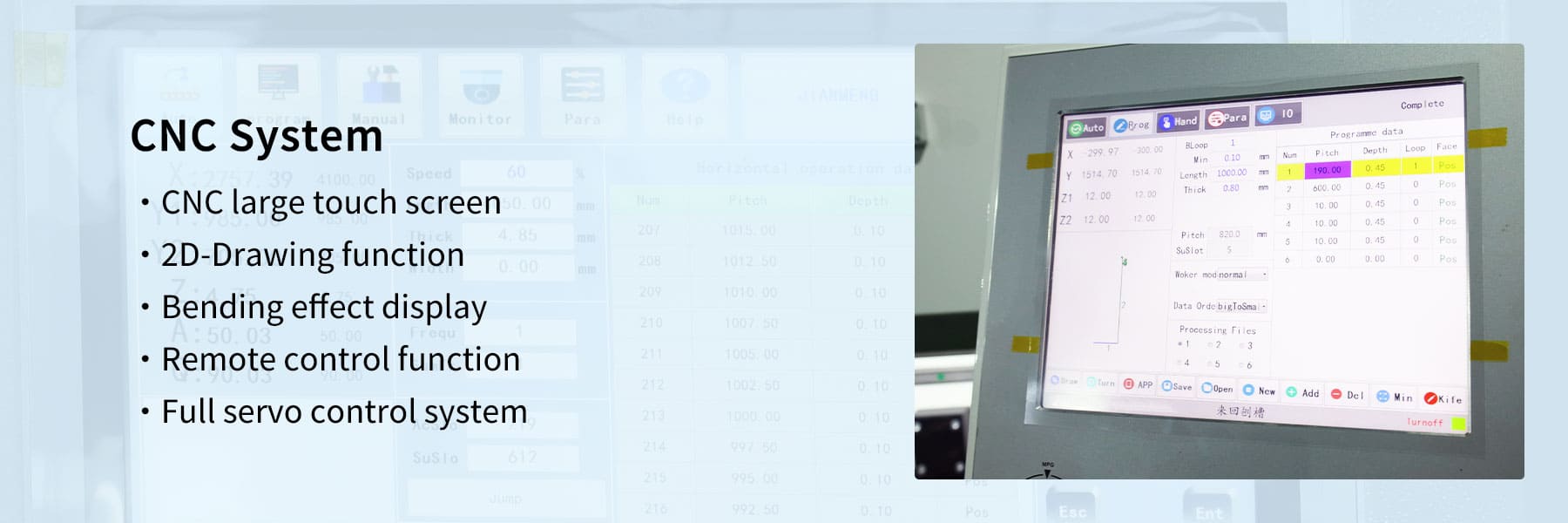

ระบบ CNC

·หน้าจอสัมผัสขนาดใหญ่ของ CNC

·ฟังก์ชั่นการวาด 2D

·Bending effect display

·ฟังก์ชั่นการควบคุมระยะไกล

·ระบบควบคุมเซอร์โวเต็มรูปแบบ

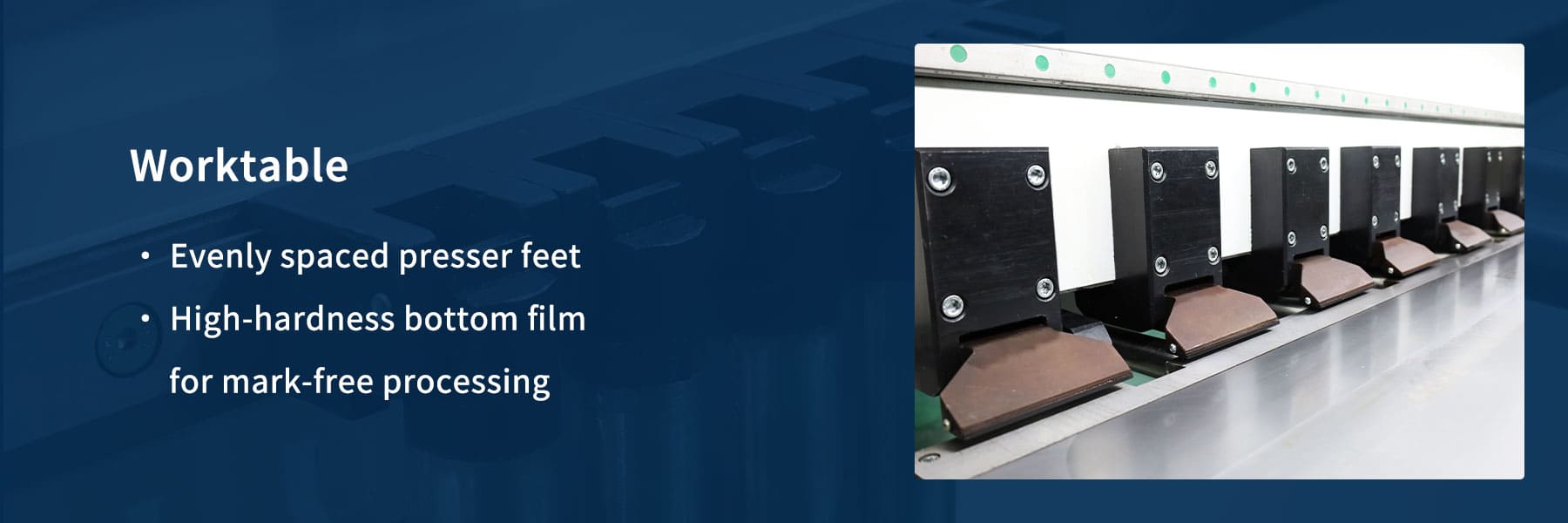

เวิร์มได้

เครื่อง CNC V Groove มีเวิร์กเวิร์มแบบเปิดพร้อมเท้ากดสองด้านสำหรับการตรึงที่มั่นคงและฟิล์มด้านล่างที่มีความสูงสูงสำหรับการประมวลผลแบบไม่มีเครื่องหมาย

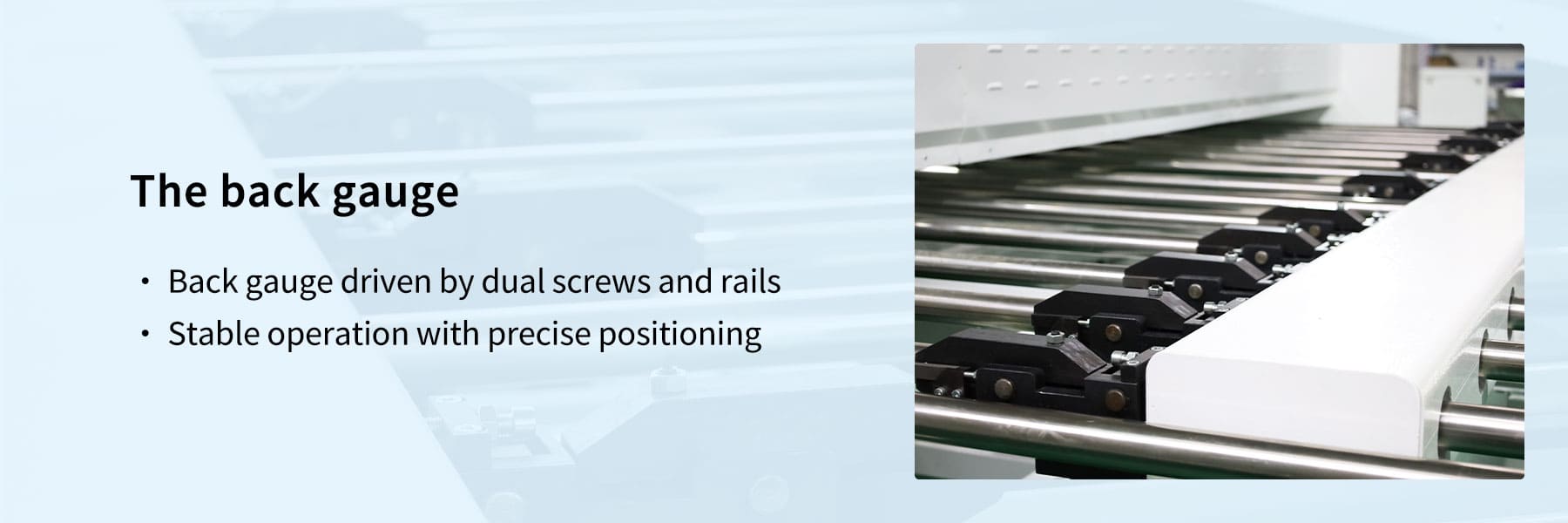

มาตรวัดด้านหลัง

มาตรวัดด้านหลังของเครื่องบด V แนวตั้งถูกขับเคลื่อนด้วยสกรูและรางคู่ให้การทำงานที่มั่นคงและการวางตำแหน่งที่แม่นยำทำให้มั่นใจได้ว่าระยะทางการตัดที่สอดคล้องกันสำหรับการผ่านแต่ละครั้งจึงปรับปรุงความแม่นยำและประสิทธิภาพของการตัดเฉือน

การไหลของกระบวนการของเครื่องบด V แนวตั้ง:

การประมวลผลวัตถุดิบ:

·ตัดวัตถุดิบเพื่อให้แน่ใจว่ามิติตรงตามข้อกำหนดการออกแบบ

·ทำการเชื่อมเพื่อเชื่อมต่อส่วนประกอบและสร้างโครงสร้างเริ่มต้น

·ใช้ภาพวาดเพื่อเพิ่มความต้านทานการกัดกร่อนและความสวยงาม

การตัดเฉือน:

·ใช้เครื่องกัดตั้งโทรศัพท์สำหรับการตัดเฉือนที่แม่นยำเพื่อปรับปรุงความแม่นยำและความเรียบของมิติ

การชุมนุมและการดีบัก：

·บุคลากรเวิร์กช็อปรวบรวมส่วนประกอบที่ประมวลผลไว้ในเครื่องหรือโมดูลที่สมบูรณ์

·ดำเนินการดีบักเพื่อให้แน่ใจว่าการทำงานและการปฏิบัติตามข้อกำหนดการออกแบบที่เหมาะสม

การตรวจสอบคุณภาพ:

·ใช้เครื่องมือเพื่อวัดความแม่นยำและตรวจสอบให้แน่ใจว่าอุปกรณ์ตรงตามข้อกำหนดทางเทคนิคและมาตรฐานคุณภาพ

การจัดส่งและการจัดส่ง:

·โหลดและจัดส่งผลิตภัณฑ์ที่ผ่านการรับรองไปยังลูกค้าหรือเว็บไซต์โครงการ

พารามิเตอร์แนวตั้งกลับไปกลับมา v พารามิเตอร์เครื่องบด

ความกว้างและความยาวของการทำงาน	1250/1500-4000 มม./ปรับแต่ง
ช่วงความหนาของแผ่นงาน	0.4-6 มม.
ความเร็วเพลาสูงสุดขนานกับแกน x	130m/นาที
พลังมอเตอร์เซอร์โวแกน x	5.5kW
ความละเอียดของแกน (x, y, z1, z2)	0.001 มม.
ความแม่นยำในการวางตำแหน่งแกน (x, y, z1, z2)	0.001 มม.

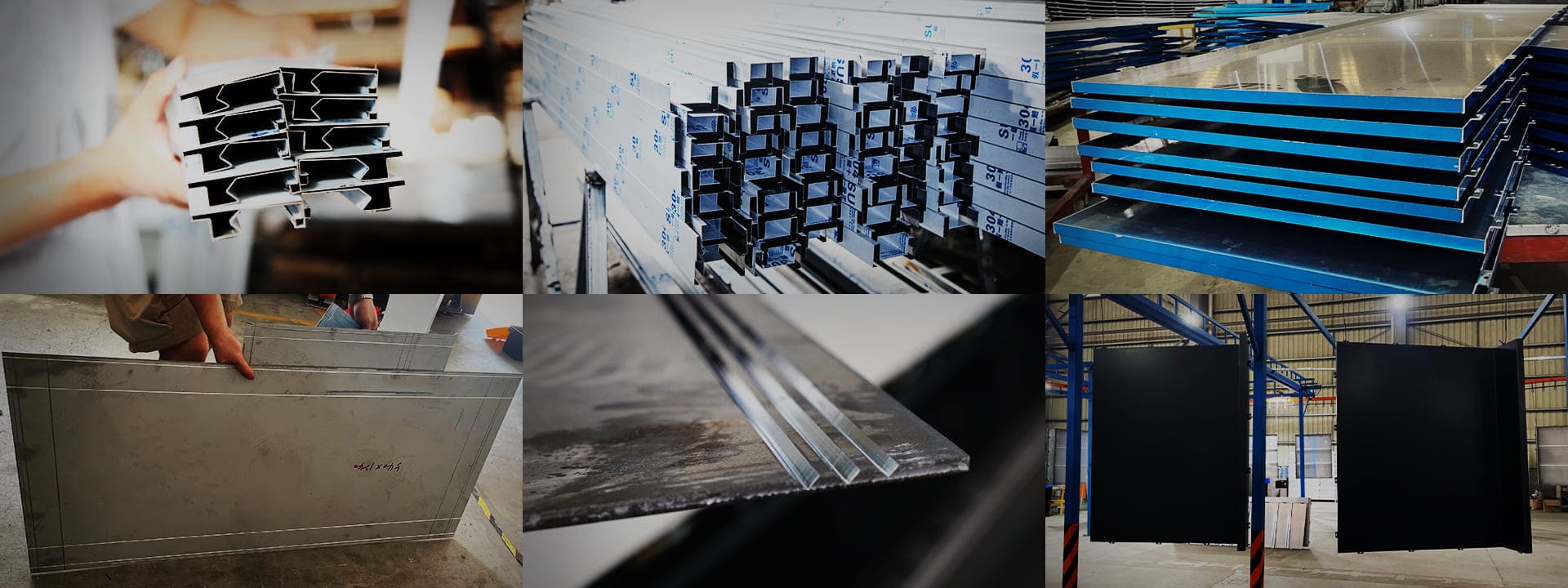

กรณีการร่องของลูกค้า:

เครื่องบด V ในแนวตั้งกลับไปกลับมาที่มีความแม่นยำสูงความเสถียรและประสิทธิภาพได้ถูกนำมาใช้อย่างกว้างขวางในอุตสาหกรรมต่าง ๆ ช่วยให้ลูกค้าปรับปรุงคุณภาพของผลิตภัณฑ์และเพิ่มประสิทธิภาพเวิร์กโฟลว์การประมวลผล สิ่งนี้นำไปสู่ชิ้นงานที่มีรูปร่างที่กำหนดได้ดีขึ้นลดการบิดเบือนวัสดุและเพิ่มความสมบูรณ์ของโครงสร้างโดยรวม

โดยไม่คำนึงถึงวัสดุหรือข้อกำหนดของชิ้นงานลูกค้าของเราสามารถบรรลุผลลัพธ์การดัดที่เหนือกว่า สิ่งนี้แสดงให้เห็นว่าเครื่อง CNC V-Cut ของเราไม่เพียง แต่ตรงตามความคาดหมาย

การประยุกต์ใช้เครื่องจักร CNC V Groove แนวตั้งสำหรับแผ่นโลหะ:

เครื่องบดซีเอ็นซีของเราใช้กันอย่างแพร่หลายในอุตสาหกรรมการประมวลผลโลหะต่าง ๆ เช่นการตกแต่งสถาปัตยกรรมเครื่องสุขภัณฑ์เครื่องครัวการผลิตประตูอุปกรณ์ลิฟต์ป้ายโฆษณาอุปกรณ์อุปกรณ์และผนังม่านอลูมิเนียม ลูกค้าหลายคนยังใช้เครื่องบด V นี้ในการผลิตยานยนต์เครื่องจักรอุปกรณ์ไฟฟ้าชิ้นส่วนที่แม่นยำผลิตภัณฑ์ฮาร์ดแวร์และอุตสาหกรรมผลิตภัณฑ์อลูมิเนียมและทองแดง
