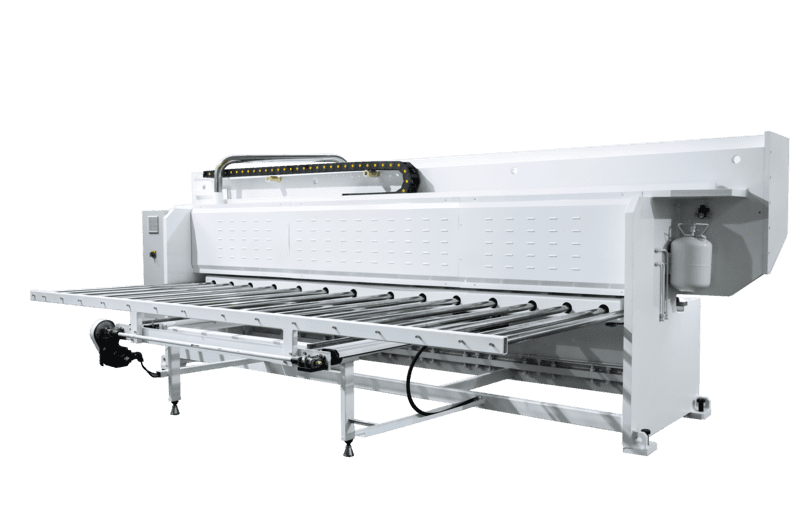

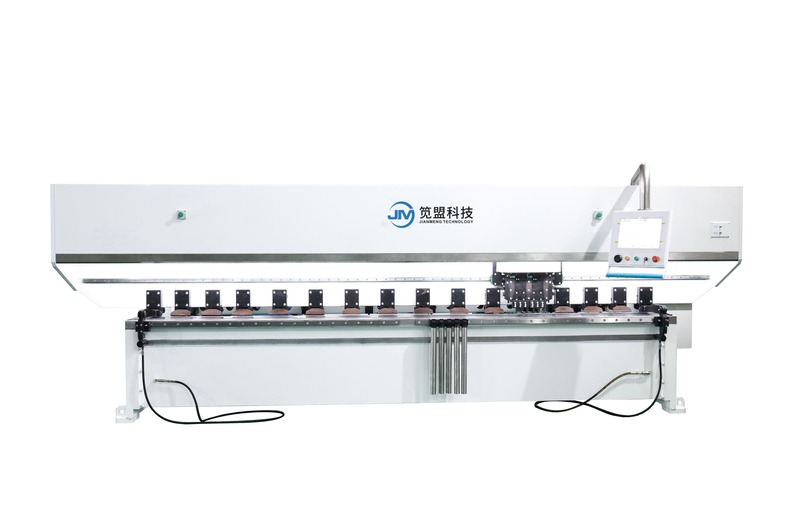

เครื่องเซาะร่อง V แนวตั้งแบบสองหัว

เครื่องเซาะร่องแนวตั้ง V แบบสองหัวคุณภาพสูงนำเสนอโดย JM ผู้ผลิตในจีน เครื่องเซาะร่องมีประสิทธิภาพสูงในการทำงานที่แม่นยำและการดัดมุมเพื่อรักษาขอบ ด้วยการใช้เครื่องเซาะร่อง V ซึ่งมีความเสถียรในการโค้งงอแผ่นโลหะ ทำให้สามารถพับเป็นชิ้นงานที่แน่นและไร้รอยต่อ

แบบอย่าง:GSTM 1250×4000

ส่งคำถาม

รายละเอียดสินค้า

การแนะนำ

เครื่องเซาะร่อง CNC v แนวตั้งใช้สำหรับการประมวลผลแผ่นโลหะซึ่งเหมาะสำหรับการดัดงอเครื่องตัด g.CNC V ช่วยให้มั่นใจได้ถึงความแม่นยำและประสิทธิภาพสูง ทำให้สามารถออกแบบและรูปทรงที่ซับซ้อนได้

การกำหนดค่า

ระบบ CNC พร้อมหน้าจอสัมผัสขนาดใหญ่	อีสท์แคต
ระบบควบคุมไฮดรอลิก	ญี่ปุ่น ยูเค็น
เซอร์โวมอเตอร์	อีสท์แคต
ตัวลดดาวเคราะห์	ไต้หวัน ลีมิน
องค์ประกอบการปิดผนึกกระบอกสูบ	ญี่ปุ่น วัลควา
สวิตช์ความใกล้ชิด	ออมรอนญี่ปุ่น
สวิตช์อากาศเสาเดี่ยว/คู่	ฝรั่งเศส ชไนเดอร์
คอนแทคเอซี	ฝรั่งเศส ชไนเดอร์
ไมโคร/เทอร์มอลรีเลย์	ฝรั่งเศส ชไนเดอร์
เบรกเกอร์	ฝรั่งเศส ชไนเดอร์
ปุ่ม	ฝรั่งเศส ชไนเดอร์
แบริ่ง	เอสเอฟเคญี่ปุ่น
มีดโลหะผสม	เกาหลีใต้ คอร์ลอย
รางนำเชิงเส้นหนัก	ไต้หวันบาดเจ็บที่สมอง
สายเครื่องมือกล	เยอรมนีอิกัส

จอแสดงผลระบบสัมผัส CNC ขนาด 19 นิ้ว

-ฟังก์ชั่นการวาดภาพ

- การแสดงเอฟเฟกต์การดัด

-ฟังก์ชั่นการควบคุมระยะไกล

-ระบบควบคุมสี่แกน หน้าจอควบคุมแบบสัมผัส การตรวจสอบสถานะอุปกรณ์แบบเรียลไทม์

โต๊ะทำงาน

โต๊ะทำงานใช้ฟิล์มด้านล่างแบบบูรณาการที่มีความแข็งสูง ซึ่งสามารถประมวลผลวัสดุกระจกได้โดยไม่ทิ้งรอย

ที่วางเครื่องมือ

-ตัวจับยึดเครื่องมือแบบคู่ดำเนินการตัดไปมา โดยใช้เวลาและกำลังส่งคืนอย่างเต็มที่

- สามารถปรับแต่งจำนวนผู้ถือเครื่องมือได้ ผู้ถือ 6, 8 หรือ 10 รายพร้อมให้ปรับแต่งได้

วัดกลับ

มาตรวัดด้านหลังขับเคลื่อนด้วยสกรูคู่และรางนำคู่ พร้อมการทำงานที่มั่นคงและการวางตำแหน่งที่แม่นยำ

พารามิเตอร์

ช่วงที่แปรรูปได้
ความกว้างสูงสุดของแผ่นแปรรูปได้	1250 มม
ความยาวสูงสุดของแผ่นแปรรูปได้	4000 มม
ความหนาสูงสุดของแผ่นแปรรูปได้ (สแตนเลส)	6.0 มม
ความหนาขั้นต่ำของแผ่นแปรรูปได้	0.4 มม
ระยะห่างขั้นต่ำจากร่องรูปตัว V ถึงขอบ	10.0 มม
ความเครื่องบิน
ความเรียบของโต๊ะ	±0.03มม
ความเร็วเพลาสูงสุด
ความเร็วเพลาสูงสุดขนานกับแกน X	120 ม./นาที
ความเร็วเพลาสูงสุดขนานกับแกน Y	60 ม./นาที
ความเร็วเพลาสูงสุดขนานกับแกน Z1	10 ม./นาที
ความเร็วเพลาสูงสุดขนานกับแกน Z2	10 ม./นาที
ความแม่นยำของตำแหน่ง
ความแม่นยำของตำแหน่งแกน (X, Y, Z1, Z2)	0.015มม
อำนาจการแก้ปัญหา
ความละเอียดแกน (X, Y, Z1,Z2)	0.001มม
กำลังเซอร์โวมอเตอร์
กำลังเซอร์โวมอเตอร์แกน X	5.5 กิโลวัตต์
กำลังเซอร์โวมอเตอร์แกน Y	1.0 กิโลวัตต์
กำลังเซอร์โวมอเตอร์แกน Z1	1.0 กิโลวัตต์
กำลังเซอร์โวมอเตอร์แกน Z2	1.0 กิโลวัตต์

กรณีของเรา

เพื่อนของเราในซาอุดีอาระเบียพอใจกับเครื่องเซาะร่องแนวตั้ง V ของเราเป็นอย่างมาก นับตั้งแต่ความร่วมมือ เรารักษาความสัมพันธ์อันดี และพวกเขามักจะมาหาเราเพื่อซื้อใบมีดสิ้นเปลือง

แอปพลิเคชัน

เครื่องเซาะร่องแนวตั้ง V แบบสองหัวของเรามีการใช้กันอย่างแพร่หลายในอุตสาหกรรมแปรรูปโลหะต่างๆ เช่น การตกแต่งสถาปัตยกรรม เครื่องสุขภัณฑ์ เครื่องครัว การผลิตประตู อุปกรณ์ลิฟต์ ป้ายโฆษณา กล่องอุปกรณ์ และผนังม่านอะลูมิเนียม ลูกค้าจำนวนมากยังใช้เครื่องเซาะร่อง v นี้ในอุตสาหกรรมการผลิตยานยนต์ เครื่องจักร อุปกรณ์ไฟฟ้า ชิ้นส่วนที่มีความแม่นยำ ผลิตภัณฑ์ฮาร์ดแวร์ และอุตสาหกรรมผลิตภัณฑ์อลูมิเนียมและทองแดง
